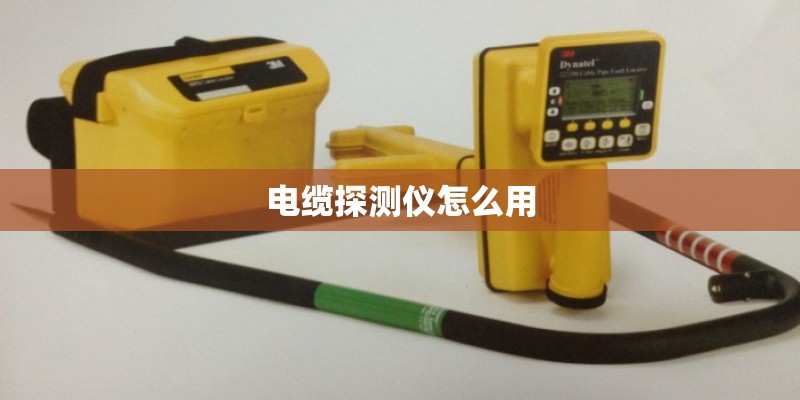

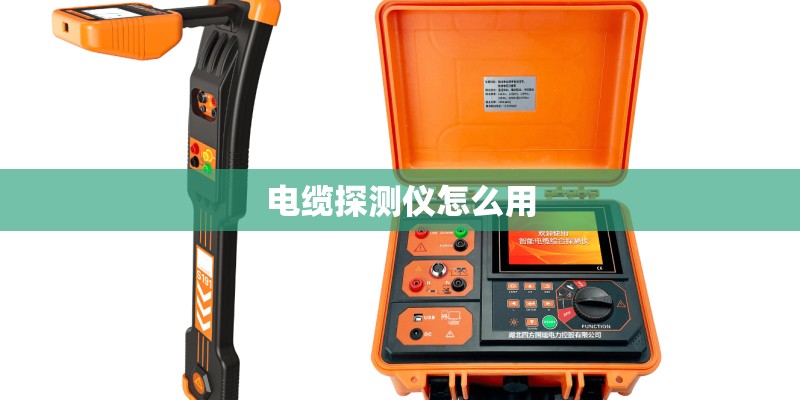

电缆探测仪怎么用

电缆探测仪使用方法：

1、接发射源：将发射卡钳A的红、黑两个接线插头插在发射源对应的两个红、黑接线柱上，将发射卡钳A卡在被识别电缆上。发射卡钳A上的箭头指向电缆终端。被识别电缆两端应可靠接地，对于不运行的电缆，也可以将两端的芯线接地。

2、打开发射源和接收机电源开关核对方向：在距发射卡钳两米以外的被识别电缆上，将接收卡钳B卡住该电缆，其卡钳上的箭头一定要指向电缆终端。然后核对电流方向和测试连接方向。此时接收机电流表指针一定是向右偏转，同时有声光提示。如图所示。如果将接收卡钳B的箭头指向发射源端，将不会有声光提示，而且电流表头指针向左偏转。记住接收卡钳表头偏转方向。

3、识别：在识别点，用接收卡钳B对各条电缆进行识别。在进行识别时，一定要将接收卡钳上的箭头始终指向电缆的终端方向，逐条电缆进行卡测。在被识别电缆上，接收机电流表头指针一定是向右偏转，同时声光报警提示。而在其余电缆上，接收机电流表头指针一定是向左偏转，没有声光报警提示。接收机电流表头指针向右偏转，同时声光报警提示的，就是要寻找和识别的那条电缆。这个测试结果具有唯一性。也就是说，该电缆沟里无论有多少条电缆，当用接收卡钳B对各条电缆进行识别时只有一条电缆（要寻找和识别的电缆）上的接收机电流表头指针是向右偏转，同时声光报警提示的。

使用注意事项：

1、请务必反复检查联接线、接地线是否正确,各部位接地要良好,严禁接地线串联。注意安全距离,确保人身安全。

2、每次试验后，应将升压电位器回到零位(粗调、细调都回零位)，按绿色按钮，切断高压并关闭电源开关，最后进行放电。

3、未经允许，请勿开启仪器，这会影响产品的保修。

4、仪器运输时应避免雨水浸蚀，严防碰撞和坠落。

电缆探测仪是一种可以对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的检测仪器。工作原理是用探测线圈感知加载在待测电缆上的交变电流引起的电磁场。进行路径探测时，需要用信号发生器向电缆发射音频信号，用主机进行接收。

该系列电缆故障探测仪寻测电缆路径原理为：给被测试电缆加一电磁波信号，通过定点仪磁信号接收通道接收路径信号寻测电缆路径。根据电缆正上方地面接收电磁信号最小的特点，可以准确地找到电缆埋设位置。路径探测原理如下图所示：

二、用路径仪探测路径方法

用路径仪探测路径时，操作方法如下：

①用连接电缆将被测电缆芯线和地线与路径仪相应的输出接线柱相连。

②接好电源，调整阻抗匹配开关、功率调整旋钮至适当位置，输出转换按钮按到断续档，然后开机。

③将定点仪按键按到路径挡，即定点/路径按键按下，插入路径探棒，探棒垂直于地面，沿电缆线监听，寻找路径信号两个最大点中间的最小点，同时观看磁通道Φ表头指示值来判断电缆埋设位置，即表头指示最大为电缆附近，指示最小或指示为零时为电缆正上方（接收天线垂于地面），两者最小时连成的线即为电缆埋设路径。

三、用路径仪探测电缆埋深方法：

当测试到电缆的路径时，将探棒头垂直紧贴地面上的声音最小点使探棒沿电缆路径倾斜45度（此时声音变大），然后再沿电缆路径垂直方向平行移动探棒，同时用耳机监听声音，当再次听到最小的声音时，探棒在地面上移动的距离即为电缆的埋设深度。

重要提示：本套设备测试电缆高阻故障时，采用冲闪法故障点须放电且有明火现象，测试时请注意严禁在高瓦斯，高浓度易燃气体环境中测试。如遇此状况，请与厂家联系，采取其它办法测试。如遇因此发生的安全事故与设备生产商无关！

衷心感谢您使用我公司电缆故障测试设备，由于我们对仪器的不断升级改进，您看到的仪器实物外形可能与说明书稍有不同，但其操作原理，操作方法基本相同。特别需要给您说明的是，本测试仪是集成化设计，程序固化，可靠性高。因此，在不与高压设备相连情况下，您可以放心大胆地对照说明书反复学习操作，掌握其功能，而不必担心对仪器造成损害。当您在操作中有任何问题或死机时，可复位或关机重来。相信只要您用心学习，一定会很快地掌握仪器操作及故障测试方法。

有多次脉冲电缆测试仪，相信给你的工作会带来极大的方便，并可以解决你工作中遇到的98%以上的故障。若您在使用中遇到任何困难和问题，请及时与我公司联系，我们将竭诚为您提供最好的服务。
